Vi är specialister på nätstationer i plåt. Vårt standardiserade sortiment omfattar utomhusbetjänade nätstationer från 200 till 2 500 kVA, utformade enligt EBR KJ59. I sortimentet finns även modeller anpassade för industrianslutningar enligt IBH 24.

Passar inte standardutförandet projektets behov? Nätstationerna kan anpassas efter både tekniska krav och platsens förutsättningar. Även exteriören kan specialanpassas med exempelvis val av kulör och fasadbeklädnad.

Standardsortiment av nätstationer

Nätstation max 2500 kva
Nätstation max 1250 kva
Nätstation max 315 kva
Satellitstation

Nätstationer för industri
500-2500 kVA

Våra mest kraftfulla nätstationer är utrustade med RMU-ställverk och designade för att hantera kontinuerligt hög effekt. Välj med eller utan mätning enligt IBH24 och vid behov kan du komplettera med tillval för avancerad kylning.

Med mätning

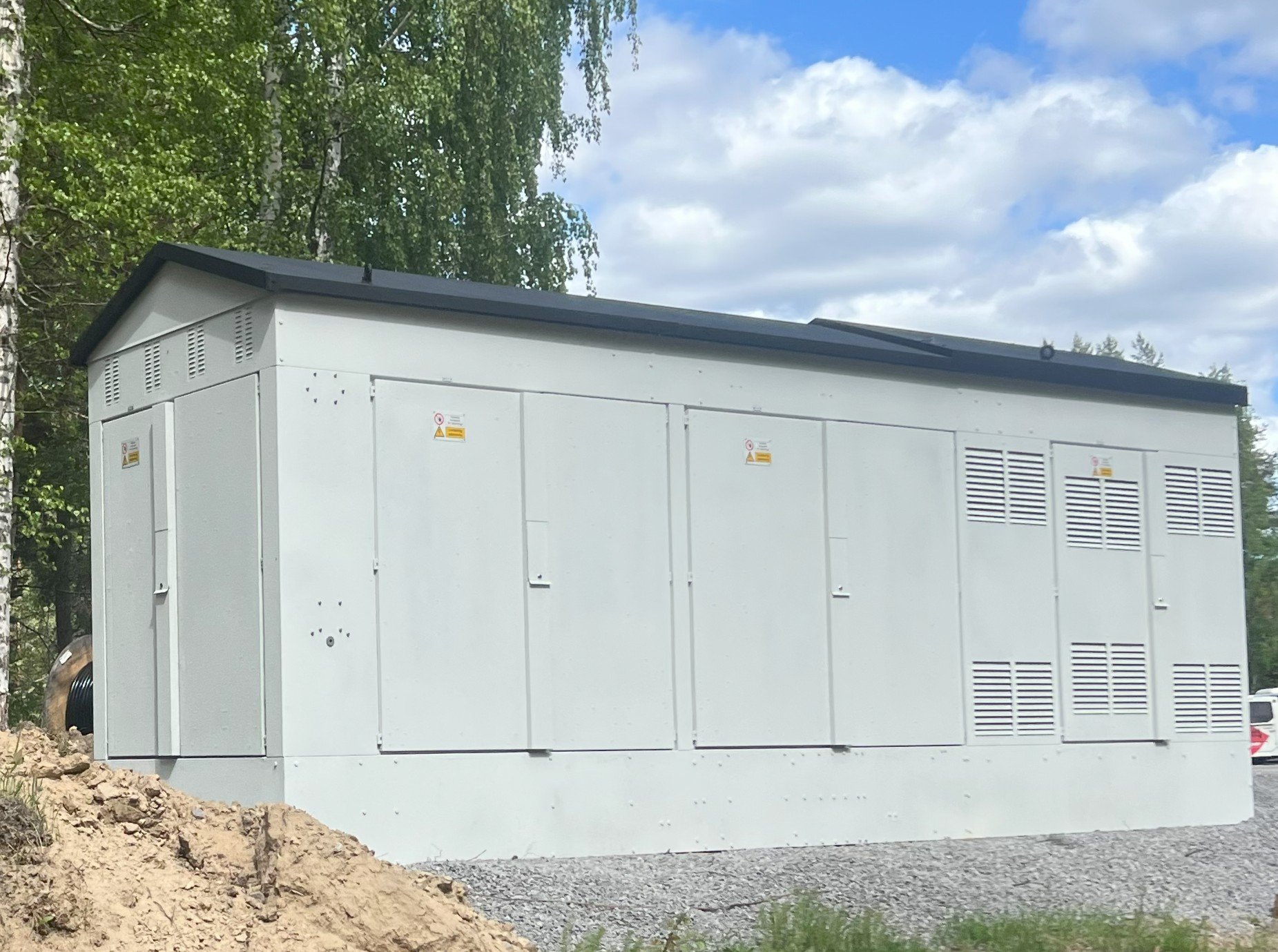

Z32 IBH 2500kVA

Kraftfull nätstation upp till 2500 kVA som är anpassad för laddinfrastruktur, förnybar produktion, energilager och datacenter. Kan fås med mätning enligt IBH24 för anslutning till mellanspänningsnätet.

    • Högspänningsställverk: RMU.

    • Taklutning: 20°

    • Märkspänning HSP: 12 kV / 24 kV

    • Märkström SS HSP: 630 A

    • Isolationsnivå: 75/28 kV, 125/50 kV

    • Artikelnummer: Z32-IBH | 59672

  • Här hittar du dokumentation med OL- och OF-ritningar:

    Fråga vår säljavdelning om ritningar.

Z32 IBH 1600kVA

Lansering under 2026/27. Lillebror till Z32 IBH 2500kVA. Det här är en mindre variant som lämpar sig väl för laddinfrastruktur, förnybar produktion, batterilager och datacenter.

    • Taklutning: 10° eller 20°

    • Märkspänning HSP: 12 kV / 24 kV

    • Märkström SS HSP: 630 A

    • Isolationsnivå: 75/28 kV, 125/50 kV

  • Här hittar du dokumentation med OL- och OF-ritningar:

    Fråga vår säljavdelning om ritningar.

ZT19 IBH 1250kVA

Enkel nätstation med IBH-mätning och RMU-ställverk upp till 1250kVA. Avancerad kylning.

    • EBR: N8/X, N12/X

    • Högspänningsställverk: RMU

    • Taklutning: 27°

    • Märkspänning HSP: 12 kV / 24 kV

    • Märkström SS HSP: 630 A

    • Isolationsnivå: 75/28 kV, 125/50 kV

    • Artikelnummer: 51911 ZT19-RMU-2BF

  • Här hittar du dokumentation med OL- och OF-ritningar:

    Fråga vår säljavdelning om ritningar.

ZT19 IBH 2×1250kVA

Dubbel nätstation med IBH-mätning och RMU-ställverk upp till 1250kVA. Separat mätarskåp och avancerad kylning.

    • EBR: N2x8/X, N2x12/X

    • Högspänningsställverk: RMU.

    • Taklutning: 27°

    • Märkspänning HSP: 12 kV / 24 kV

    • Märkström SS HSP: 630 A

    • Isolationsnivå: 75/28 kV, 125/50 kV

    • Artikelnummer: 59509 |
      ZT19-2xRMU-2B

  • Här hittar du dokumentation med OL- och OF-ritningar:

    Fråga vår säljavdelning om ritningar.

Utan mätning

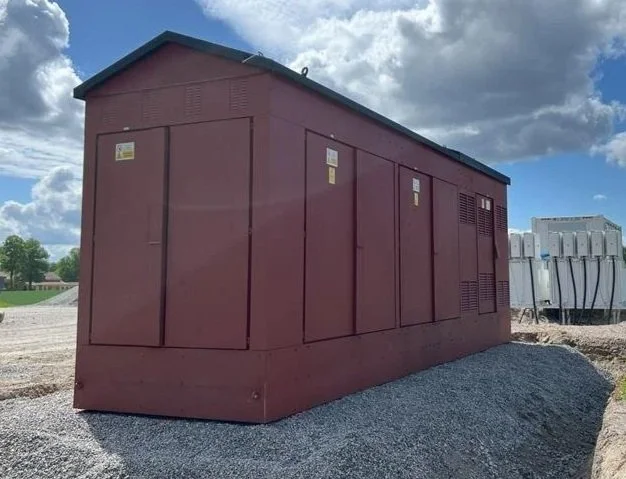

Z32 2500kVA

Kraftfull RMU-station med en effekt upp till 2500kVA. Fyra högspänningsfack och ett fjärrskåp integrerat i lågspänningsutrymmet.

    • EBR: N8/X, N12/X

    • Högspänningsställverk: RMU.

    • Antal högspänningsfack: 1-5 st

    • Taklutning: 20°

    • Märkspänning HSP: 12 kV / 24 kV

    • Märkström SS HSP: 630 A

    • Isolationsnivå: 75/28 kV, 125/50 kV

  • Här hittar du dokumentation med OL- och OF-ritningar:

    Ritningar Z32-RMU-2

ZT19 2×1600kVA

En kompakt, men kraftfull, dubbelstation upp till 1600kVA med RMU-ställverk. Kan utrustas med avancerad kylning.

    • EBR: N2x8/X, N2x12/X

    • Högspänningsställverk: RMU.

    • Taklutning: 27 grader

    • Märkspänning HSP: 12 kV / 24 kV

    • Märkström SS HSP: 630 A

    • Isolationsnivå: 75/28 kV, 125/50 kV

  • Här hittar du dokumentation med OL- och OF-ritningar:

    Ritningar ZT19-RMU-2BF

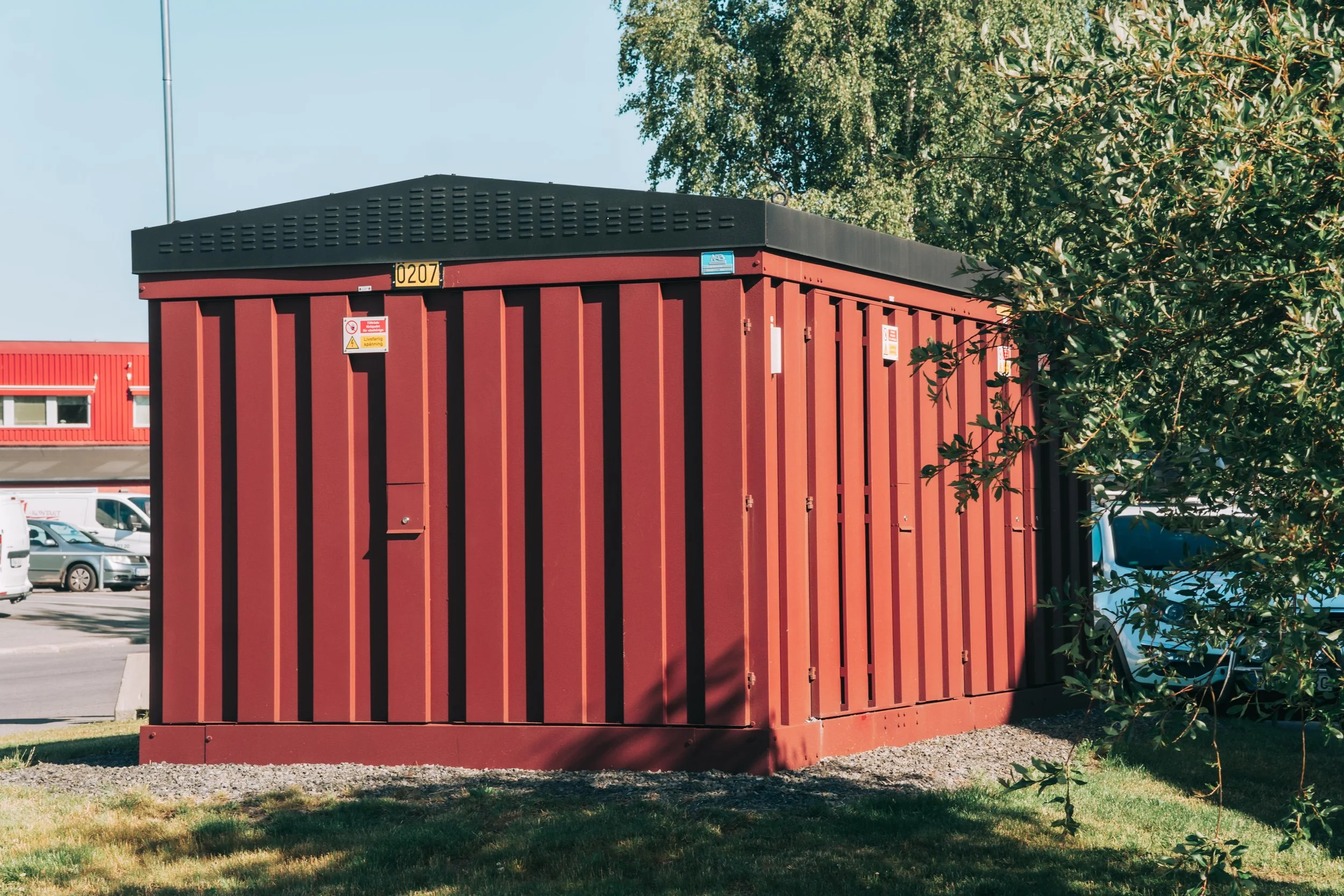

Nätstationer
500-1250kVA

I Norrmontage N8/N12-serie hittar du nätstationer med både luftisolerat och RMU-ställverk. De finns i enkel- och dubbelutförande med en kapacitet på upp till 1250 kVA.

N8 / N12 Luftisolerad

Luftisolerad enkelstation för max 1250kVA. Finns i utförande för 12kV och 24kV. Välj mellan 4 eller 6 fack.

N2x8 / N2x12 Luftisolerad

Luftisolerad dubbelstation för max 1250kVA. Finns i utförande för 12kV och 24kV. Välj 4 eller 6 fack.

    • Lågspänningsställverk: RMU.

    • EBR: N2x8/X, N2x12/X

    • Taklutning: 7° eller 27°

    • Märkspänning HSP: 12 kV / 24 kV

    • Märkström SS HSP: 630 A

    • Isolationsnivå: 75/28 kV, 125/50 kV

  • Här hittar du dokumentation med OL- och OF-ritningar:

    Ritningar för 4 fack:
    ZT19-12/4-2
    ZT19-24/4-2

    Ritningar för 6 fack:
    ZT19-12/6-2
    ZT19-24/6-2

N8 / N12 RMU

Nätstation för max 1250kVA med RMU-ställverk. Finns i utförande för 12kV och 24kV.

    • Högspänningsställverk: RMU

    • Antal högspänningsfack: 1-5 st

    • Antal trafo-fack: 1 st

    • EBR: N8/X, N12/X

    • Taklutning: 10°, 20° eller 30°

    • Märkspänning HSP: 12 kV / 24 kV

    • Märkström SS HSP: 630 A

    • Isolationsnivå: 75/28 kV, 125/50 kV

  • Här hittar du dokumentation med OL- och OF-ritningar:

    Ritningar Z28-RMU-H

N2x8 / N2x12 RMU

Nätstation för max 1250kVA med RMU-ställverk. Finns i utförande för 12kV och 24kV.

    • Högspänningsställverk: RMU

    • Antal högspänningsfack: 1 st

    • Antal trafo-fack: 1 st

    • EBR: N2x8/X, N2x12/X

    • Taklutning: 10°, 20° eller 30°

    • Märkspänning HSP: 12 kV / 24 kV

    • Märkström SS HSP: 630 A

    • Isolationsnivå: 75/28 kV, 125/50 kV

    • Artikel: Z32-RMU-2

  • Här hittar du dokumentation med OL- och OF-ritningar:

    Ritningar Z32-RMU-H

Luftisolerad

RMU

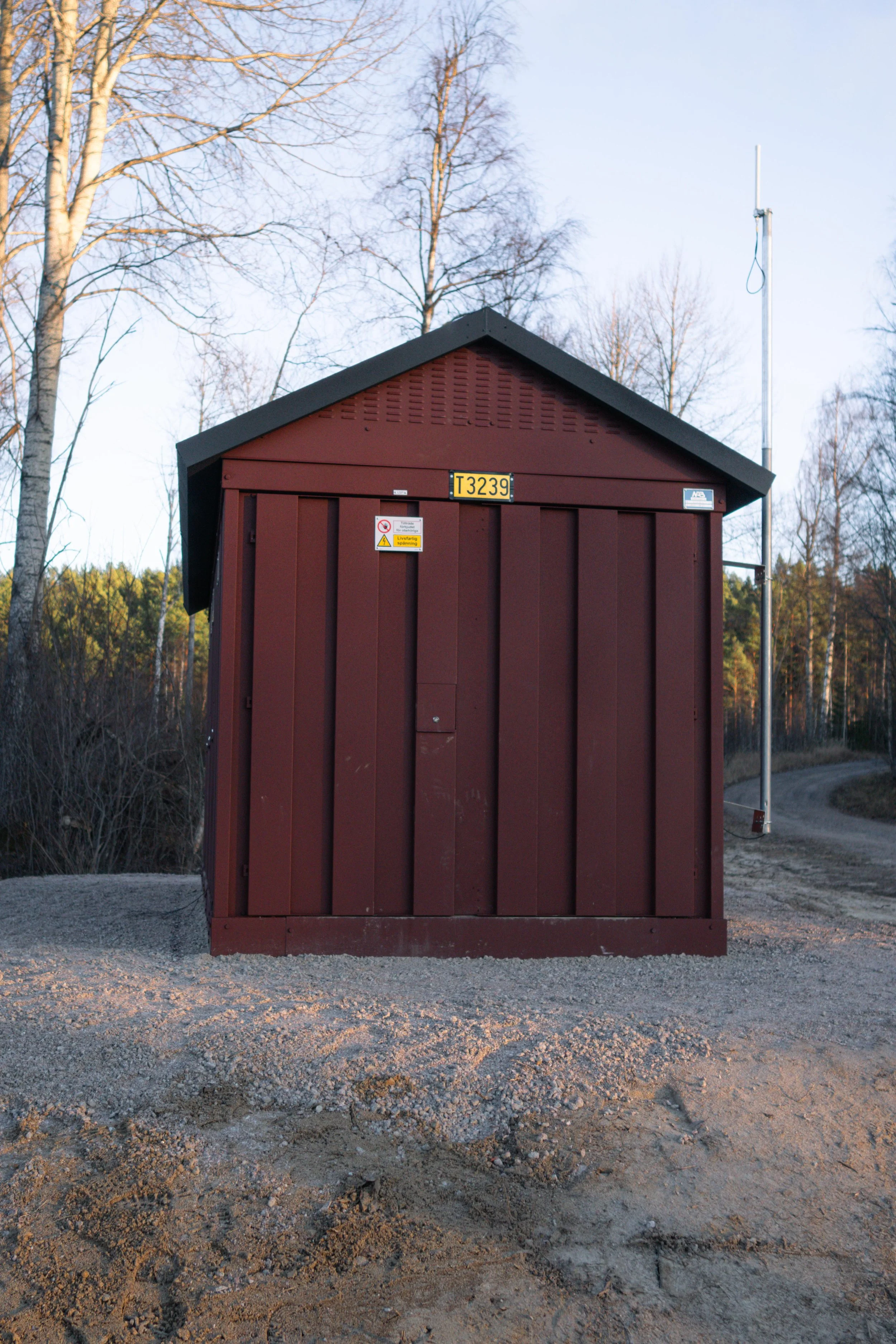

Nätstation max 315 kVA

I Norrmontage N3-serie hittar du nätstationer som förenar smarta lösningar med en trygg arbetsmiljö. Välj mellan RMU och luftisolerat ställverk. I RMU-utförandet finns även en dubbel N3.

N3 Luftisolerat

Luftisolerad nätstation för max 315kVA. Välj mellan 12kV eller 24kV. Finns i olika varianter med upp till sex fack samt som dubbelstation. Manöverering sker från externt skåp på sidan av nätstationen.

N3 RMU

Nätstation för max 315kVA med RMU-ställverk. Välj mellan 4 eller 6 fack. Transformatorutrymmet är även lämpligt att använda för reaktor.

    • Lågspänningsställverk: RMU

    • EBR: N3

    • Antal HSP-fack: max 6 st

    • Oljeuppsamlingskärl: 590 liter

    • Taklutning: 10 grader

    • Märkspänning HSP: 12 kV / 24 kV

  • Här hittar du dokumentation med OL- och OF-ritningar:

    4 fack:
    Ritningar Z31-N34-RMU

    6-fack:
    Ritningar Z31-N36-RMU

N2×3 RMU

Dubbel nätstation för max 315kVA med RMU-ställverk och upp till sex HSP-fack. Även lämplig att använda för reaktorer.

    • Lågspänningsställverk: RMU.

    • EBR: N2×3/X

    • Oljeuppsamlingskärl: 590 liter

    • Märkspänning HSP: 12 kV / 24 kV

    • Antal HSP-fack: 6 st

    • Antal trafo-fack: 2 st

  • Här hittar du dokumentation med OL- och OF-ritningar:

    Ritningar Z31-N2×36-RMU

RMU

Luftisolerat

Satellit / Seriesatellit

Norrmontage standardiserade satellitstationer lämpar sig väl för isolationstransformatorer och andra lågspänningsapplikationer. Satellitstationen saknar högspänningsställverk. Seriesatelliten har frånskiljare mot transformatorn och rörlaskar i inkommande och utgående fack.

S2 / NSL

Luftisolerad satellitstation. En enkel station med max 200 kVA-transformator. Används även vid lågspänningsapplikationer exempelvis isolationstransformatorer.

    • EBR: S2

    • Spänning 24 kV

    • Max transformator: 200 kVA

    • Luftisolerat lågspänningsställverk: ABB Kabeldon 400 A, anpassad för SLDL-apparater.

    • Sadeltak 10 grader

    • Stationsmätning med 400/5A 0,2 s omsättning.

    • Saknar högspänningsutrymme

  • Här hittar du dokumentation med OL- och OF-ritningar:
    Ritningar Z24-200

SS2

Luftisolerad satellitstation. En enkel station med max 200 kVA-transformator.

    • Lågspänningsställverk: Luftisolerat

    • EBR: SS2

    • Antal HSP-fack: 3 st

    • Antal trafo-fack: 2 st

    • Märkspänning HSP: 12 kV / 24 kV

    • Taklutning: 10 grader

    • Märkström SS HSP: 630 A

    • Isolationsnivå: 75/28 kV, 125/50 kV

    • Fundament: Plåt

  • Här hittar du dokumentation med OL- och OF-ritningar:

    Ritningar ZN22-SS2-12fs
    Ritningar ZN22-SS2-24fs
